Крупнейший в мире биогазаовый парк расположен в федеральной земле Мекленбург - Померания (Mecklenburg-Vorpommern) на окраине небольшого города Гюстров (Güstrow). Строительство данного парка под названием Nawaro Bio-Energie Park Güstrow стартовало в 2009 г., а через полтора года, в 2010 г., парк заработал на полную мощность. Величина инвестиций составила 100 млн. евро, число занятых на сданном в эксплуатацию объекте - 100 человек.
Название парка содержит наименование фирмы разработчика и подрядчика, осуществлявшей полный контроль всех работ - NAWARO BioEnergie AG , входящей в инжиниринговый концерн NAWARO . Поставки оборудования, средств автоматизации и др. осуществляли более 20 фирм из Германии.

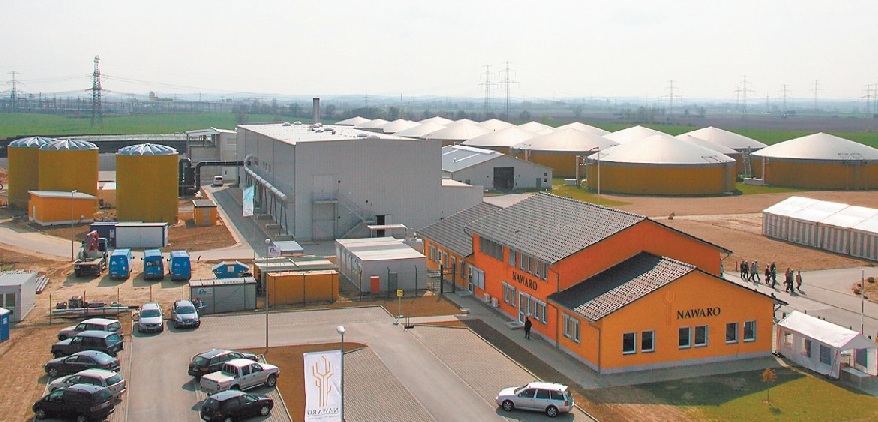

Так выглядит часть Nawaro Bio-Energie Park Güstrow
Данный парк занимает площадь в 20 га, на которой расположены 5 модулей, всего 20 ферментеров и 20 емкостей для продуктов брожения на 5 тыс. тонн каждый, а также здания, площадка для подготовки биомассы, сточные воды с которой поступают в ферментеры, компрессорная станция для подачи газа в сеть природного газа и др.
У данного парка следующие характеристики:
Годовая производительность по биогазу - 46 млн.куб.м ( 10 000 куб.м/час) . Этого достаточно, чтобы произвести 160 млн. КВт/час электроэнергии или 180 млн. КВт/час тепла в год. Данное количество энергии хватает для обеспечения 50 тыс. домашних хозяйств, т.е. небольшого города.
Сырьем для производства энергии служат кукуруза, злаки, скошенные травы, в том числе и силос. Всего в год необходимо сырья около 450 тыс. тонн . Из них силос - 364 тыс. тонн, злаковые - 10 тыс. тонн, соломы 50 тыс. тонн и скошенная трава - 8 тыс.тонн. Поставщиками являются сельские хозяйства расположенные в радиусе 50 км. С их владельцами заключены 3-х годовые контракты на поставку субстрактов. За каждую тонну поставщик получает от 28 до 30 евро. Таким образом обеспечивается до 75% потребностей парка в сырье.
Оставшиеся продукты брожения высушиваются, прессуются. Всего производится до 85 тыс. тонн в год прессованных удобрений и 90 тыс. тонн с жидкой субстанцией. Все это реализуется в том же регионе. Компрессорная станция обеспечивает подачу в сеть природного газа в количестве до 5000 куб.м /час.

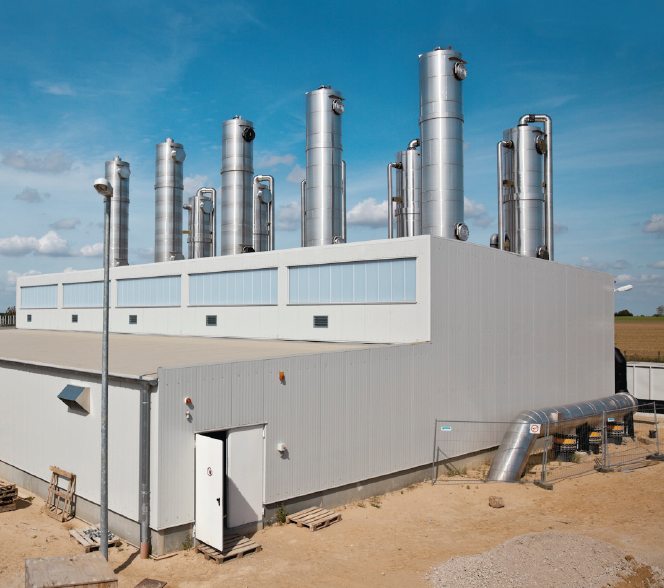

Газоперерабатывающее отделение в период окончание строительства Nawaro Bio-Energie Park Güstrow
Следующий за «лидером» биогазовый парк Biogas-Park Könnern, № 2 в списке, построенный по проекту и под контролем фирмы WELTEC BioPower GmbH, а также, оснащенный ее оборудованием и оборудованием Nordmethan GmbH. Парк расположен в земле Саксония-Анхальт (Sachsen-Anhalt) рядом с маленьким городком Кенерн (Könnern).
Строительство объекта было начато в июле 2008 г. В сентября 2009 г. парк начал работу. Инвестиции в данный объект составили 31,5 млн. евро. Число рабочих мест - 16.
Парк расположен на территории в 17 га и состоит из 4-х модулей, в каждом из которых по 4 ферментера ( диаметром 25 м и высотой 6,5м), 4 бродильные емкости, один сборник жидких отходов, а также здания и др. необходимое оборудование. 2,7 га из общей площади занимает силосная площадка.

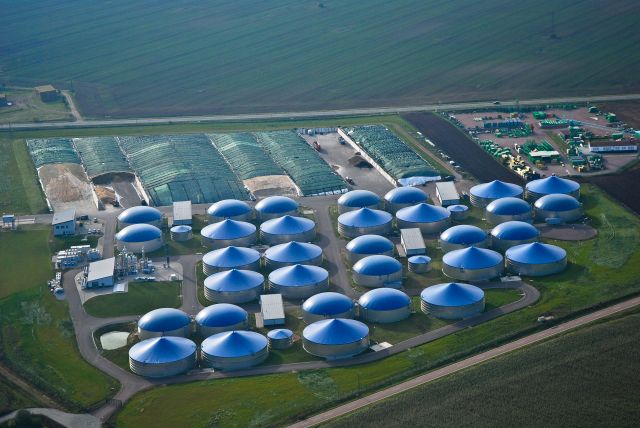

Биогазовый парк Biogas-Park Könnern
Данный парк предназначен для получения метана и подачи его в сеть природного газа. Производительность по биогазу - 15 млн.куб.м в год. Такое количество газа достаточно для обеспечения энергией городка с наличием около 10 тыс. домашних хозяйств или обеспечения пробега 9 тыс. легковых автомобилей, в среднем каждого по 30 тыс. км в год.
Сырьем для биогазового парка служат кукуруза, силос, злаки, отходы сахарного производства, жидкие отходы в количестве 120 тыс. тонн в год. Данное сырье доставляется от 30 хозяйств, расположенных в округе 15 км.
На специальной площадке отходы хозяйств покрываются отходами сепарации продуктов брожения (около трети всех продуктов брожения). Дождевая вода, падающая на площадку - необходимый элемент технологии, как и жидкость, содержащаяся в силосе. Все это собирается в отдельную емкость. Длительность процесса в ферментере - 16 дней. Выделенный биогаз попадает на абсорбционные колонны, где подвергается очистке, промывке аминами, охлаждению. После чего становится пригодным для подачи в сеть.

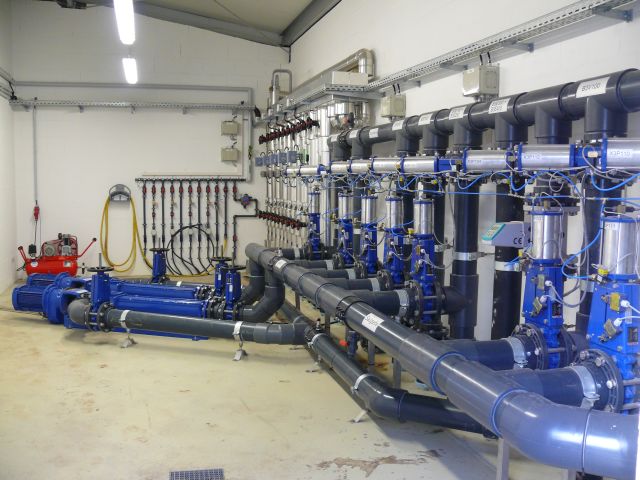

Насосное отделение биогазового парка в Кеннерн
Емкости и ряд другого оборудования парка выполнены из коррозионно-стойких сталей. По жидкости это аналоги 08Х18Н10Т, по газу - 10Х17Н13М2Т.
Говоря о крупнейших установка в мире, расположенных сегодня в Германии нельзя не рассказать о биогазовом парке NAWARO Bio- Energie Park „Klarsee" in Penkun и имеющей еще название Biogaskraftwerk Penkun - электростанция Пенкун. Парк, фактически являвшейся на сегодняшний день второй по мощности установкой в мире, мощности которой на данный момент не задействованы полностью.
Биогазовый парк NAWARO Bio- Energie Park „Klarsee", построен за год и пущен в работу в ноябре 2007 г. неподалеку от местечка Пенкун (Penkun) федеральной земли Мекленбург - Померания. Проект, строительство, контроль, наладку осуществляла уже известная фирма NAWARO BioEnergie AG.
Данный биогазовый парк обошелся в 78 млн. евро. Он занимает площадь в 15 га. На нем должно было быть занято 40 человек. Мощность 40 стандартных модулей, каждый по 500 КВт, в сумме составила 20 МВт, что сделало данное предприятие самым большим в биогазовой сфере на момент пуска. Предприятие предназначалось для производства электрической энергии и тепла.
Потребляемоое сырье в количестве 380 тыс. тонн ежегодно в основном состоит из кукурузы (включая силос) - 300 тыс. тонн, жидких отходов хозяйств - 60 тыс. тонн, злаков - 20 тыс. тонн. На территории парка расположенно 3 гигантских хранилища для отходов брожения. Диаметр каждого хранилища - 50 метров.

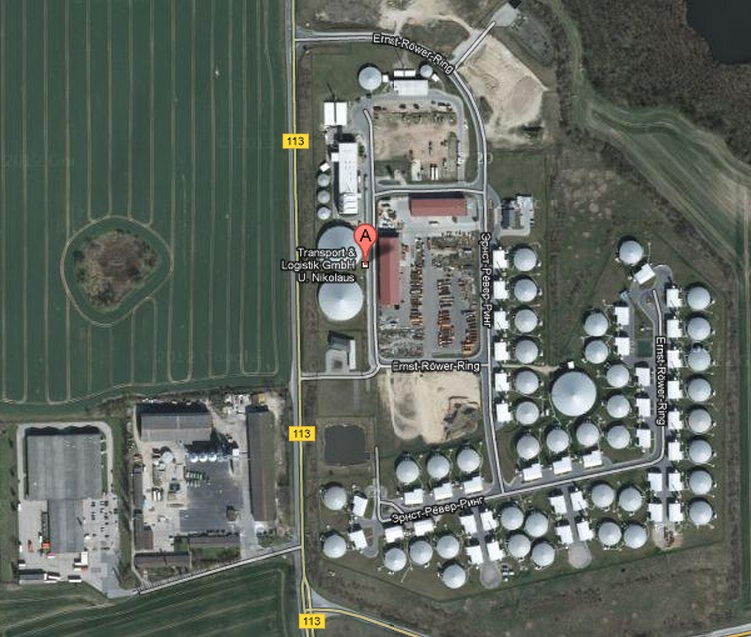

На снимке Biogaskraftwerk Penkun
Злую шутку с предприятием сыграло изменение немецкого закона о возобновляемой энергии - EEG, которое было принято в 2009 г.
До того, предприятие подавалась, как имеющее 40 малых установок . Тариф на энергию от таких установок давал определенные выгоды и обеспечивал доходы более чем 5 тыс. членов фонда, ставшими владельцами данной электростанции. Изменения в законе заставили считать такую станцию, как одну единицу, дающую суммарную мощность в 20 МВт. Стоимость тарифов упала более, чем на 40%. Предприятие оказалось на грани банкротства. Многочисленные потуги, вплоть до обращения в Конституционный суд, ничего не принесли. Предприятие остановило половину станции, соответственно уволив половину работников.
Следует сказать, что в аналогичной ситуации оказались почти 240 установок по всей Германии, что привело к переориентации на проектирование и строительство биогазовых установок , подающих газ в сеть природного газа.
Вместе с тем производители биогаза не теряют надежды и ожидают изменений в законодательстве.
Несмотря на доводы противников строительства установок по производству биогаза и аргументов о том, что биогазовые установки забирают часть продукции сельского хозяйства в то время, когда в мире миллионы людей голодают, и доводы, что нередко, живущие рядом вынуждены чувствовать неприятные запахи и другие доводы, строительство биогазовых парков продолжается. В марте начато строительство очередного довольно мощного парка в г. Арнебург (Arneburg) в Саксонии - Анхальт. Среди аргументов, которым руководствовались местные власти - лучше такая станция, чем угольная, которая планировалась в данном регионе.
Из известных в мире крупных биогазовых установок следует отметить расположенную в Китае, около южного города Ляолин. Здесь размещена крупнейшая в мире молочная ферма с 60 тыс. коров. Смонтированная биогазовая установка мощностью 5,6 МВт, работает в электросеть. Поголовье скота на ферме намечено довести до 250 тыс. голов!!! Соответственно будут расширены мощности по производству биогаза. На сегодняшний день в Китае разработан самый большой агрегат для преобразования энергии биогаза в электричество:

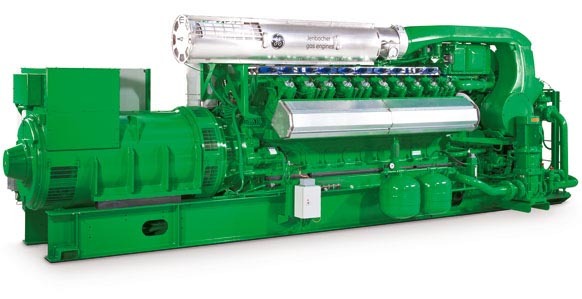

Газовый генератор тип GE Jenbacher 420 мощностью 6,5 МВт
Сведения о намерениях обзавестись крупнейшими в мире парками по производству биогаза поступают из Украины. На Бабино-Гощанском сахарном заводе в Ровенской области начато строительство трех установок мощностью 4 млн.куб.м биогаза в год. В планах строительство там же еще 27 !!! аналогичных установок. Проектировщик и подрядчик строительства компания ZORG Украина.
В этом году, в Киевской области на Рокитнянском сахарном заводе должна быть пущена в работу станция мощностью 20 МВт. Объем инвестиций - 80 млн.евро. Проектировщик и подрядчик работ та же компания ZORG Украина.
Планы планами, но на данный момент крупнейшими предприятиями биогаза в мире и Европе являются немецкие биогазовые парки, о которых было сказано выше.
